Das steckt hinter Freelensing, Squeezerlens, Lensbaby und Co.

freelensing-squeezerlens-lensbaby-teaser

In Zusammenarbeit mit SIGMA
Mit diesem Beitrag beginnen wir eine etwas längere Reihe von Artikeln, die Dir eine völlig andere Art der Fotografie zeigen sollen und die sehr viel Freude bereiten können, wenn Du gern kreativ arbeitest.

Du benötigst für die nachfolgend vorgestellte Form der Fotografie eine Kamera mit Wechselobjektiv. Allerdings benötigst Du nur die Kamera, das Wechselobjektiv mit seiner automatischen Blende und dem Autofokus ersetzen wir durch eine Vielzahl verschiedener Linsen.

Diese Linsen haben in der verwendeten Form weder eine automatische Blende, noch einen Autofokus. Manche haben gar keine einstellbare Blende und andere keine eigen Möglichkeit den Fokus zu verstellen.

All die gezeigten Optiken werden wir in den nächsten Artikeln einsetzen und Dir genau erklären, wie es funktioniert. Dir sollte dabei klar sein, dass es dabei aber nicht darum geht „knackscharfe“ Bilder mit feinsten Kontrasten und Farbtreue zu erzeugen, sondern es um einen kreativen Prozess geht, mit dem Du echte kleine Kunstwerke erzeugen kannst.

Die meisten Objektive und Linsen auf dem Foto sind nicht für ein spezielles Kameramodell gebaut. Einige davon lassen sich adaptieren, einige nicht. Einige besitzen einen manuellen Blendenring und lassen sich manuell fokussieren, bei anderen Objektiven gibt es beides nicht, trotzdem kannst Du fokussieren.

Wir werden Dir in den Folgeartikeln, in denen wir uns mit den verschiedenen Objektivtypen auseinandersetzen, die spezielle Arbeitsweise genau erklären. In dem heutigen Artikel geht es um einige Grundlagen der Arbeitsweise, die Du kennen solltest. Es geht um das manuelle Fokussieren, um die Arbeitsblendenmessung, um die Verwendung von Balgen, die Bedeutung des Begriffes Auflagenmaß und um einige wichtige Hinweise, wie Du kleine Risiken vermeidest, die entstehen, wenn Du zum BeispielFreelensing betreibst.

Ein kleiner Hinweis sei uns noch erlaubt, bevor wir in das eigentliche Thema einsteigen: Die Ergebnisse werden anders sein. Es geht hier nicht darum Fotos zu bekommen, die „knackscharf“ sind bis in die letzte Bildecke, die perfekte Kontraste und Farben haben und die ideale Belichtung. Es geht darum Fotos mit einem eigenen Charakter zu erzeugen, Fotos die nicht reproduzierbar sind. Und es macht einfach Spaß.

Physikalische Grundlagen

Bevor wir in die einzelnen Techniken einsteigen, solltest Du zwei Begriffe kennen: Naheinstellgrenze und Auflagemaß.

Wir werden uns dabei aber auf ganz grundlegende Informationen beschränken. Wenn Du tiefergehende Informationen zum Auflagemaß haben möchtest, dann klick einfach auf den Begriffe, wir haben dort den passenden Artikel von Wikipedia verlinkt.

Naheinstellgrenze

Jedes Objektiv hat eine Naheinstellgrenze. Sie wird meistens in den technischen Daten aufgeführt und in Zentimetern angegeben. Makro-Objektive haben meist eine kleinere Naheinstellgrenze, als „normale“ Objektive. Bei Weitwinkeln ist diese meist geringer, als bei Teleobjektiven. Die Naheinstellgrenze gibt die minimale Distanz zum Motiv an, bei der das Objektiv noch in der Lage ist scharf zu stellen.

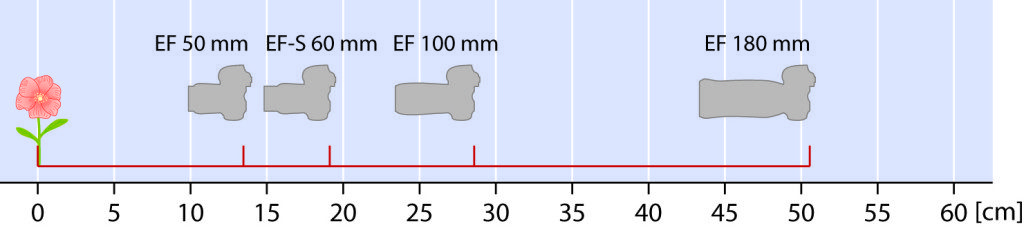

Diese Angabe wird oft missverstanden, denn es  handelt sich nicht um den Abstand von der Frontlinse zum Motiv, sondern um den Abstand vom Bildsensor zum Motiv. Wenn zum Beispiel ein Objektiv mit 50mm Brennweite eine Naheinstellgrenze von 20 Zentimetern hat und ein Objektiv mit 100mm Brennweite eine Naheinstellgrenze von 30 Zentimetern hat, relativiert sich diese Angabe insofern recht schnell, weil das Objektiv mit 100mm Brennweite unter Umständen 10 cm mehr Baulänge hat.

Der Abstand der Frontlinse der Objektive zum Motiv wäre in beiden Fällen identisch.

Die Naheinstellgrenze wird ab Sensorebene gerechnet und nicht ab Frontlinse

Auflagemaß

Zur Beurteilung, ob Du eine Fremdlinse an Deiner Kamera verwenden kannst, solltest Du das Auflagemaß Deiner Kamera kennen. In dem oben verlinkten Artikel von Wikipedia sind die gängigsten Auflagemaße angegeben. Aber was ist überhaupt das Auflagemaß?

Eine Kamera mit Wechselobjektiven hat ein Bajonett und einen Bildsensor. Wird ein Objektiv angeschlossen, dann liegt es auf dem Bajonett auf. Der Abstand zwischen der Vorderseite des Bajonetts zur Oberfläche des Bildsensors bestimmt das Auflagemaß und wird in Millimetern angegeben.

Grundsätzlich gilt: Ist das Auflagemaß der verwendeten Kamera geringer, als der eigentlich zu dem Objektiv gehörenden Kamera, dann kann das Objektiv uneingeschränkt adaptiert werden.Uneingeschränkt bedeutet: Unendlicheinstellung ist weiter möglich. Ist das Auflagemaß größer, dann kann es nur unter der Maßgabe verwendet werden, dass die Unendlicheinstellung verloren geht und es zum Beispiel nur bis maximal 5 Meter Entfernung scharf stellt. Es gibt Adapter, die mittels Korrekturlinse „unendlich“ wieder herstellen, allerdings raten wir von solchen Adaptern ab, da die optischen Qualitäten meist sehr schlecht sind.

Spiegellose Kameras haben ein sehr geringes Auflagemaß, da sie auf den Spiegelkasten verzichten können, daher lassen sich an Spiegellose sehr viele Objektive adaptieren. Auch bei DSLR gibt es Unterschiede. Canon hat ein geringeres Auflagemaß als Nikon, daher können Nikon-Objektive ohne Probleme an Canon verwendet werden, Canon-Objektive aber nicht an Nikon.

Die Kenntnis der Auflagemaße hilft Dir bei der Beurteilung, was Du mit dem Fremdlinsen an Deiner Kamera machen kannst, auch wenn das Auflagemaß nicht passt. Ist zum Beispiel bei Freelensing eine Verwendung möglich, dann aber nur im Nahbereich.

Auflagemass
Viele Kameras haben an der Oberseite eine Markierung für die Lage des Bildsensors. In diesem Bild zu erkennen an dem kleinen weißen Kreis mit dem Strich. Das Auflagemaß ist der Abstand zwischen den Pfeilspitzen. Foto: Canon

Manuelle Techniken

Alle Aufnahmetechniken und Objektivkombinationen, die wir in den folgenden Beiträgen zeigen werden, arbeiten ohne automatischen Fokus und ohne eine aktive Blendensteuerung durch die Kamera. Dies bedeutet, dass Du Deine Arbeitsweise umstellen musst. Wir zeigen Dir in diesem Abschnitt, wie Du auch ohne diese Automatiken zu ansprechenden Ergebnissen kommst.

Arbeitsblendenmessung

Die Blende kann nicht von der Kamera gesteuert werden. Insofern sollte Dir klar sein, dass die Blendenautomatik nicht funktionieren kann.

Zur Erinnerung: Blendenautomatik bedeutet, dass Du eine Zeit vorgibst und die Blendenautomatik eine passende Blende auf Grundlage der Belichtungsmessung errechnet und das Objektiv bei der Aufnahme entsprechend der Messung abblendet. Wenn überhaupt, dann funktioniert nur die Zeitautomatik. Heißt: Du gibst eine Blende vor, die Kamera misst bei Offenblende, kennt aber die gewünschte Arbeitsblende und bestimmt dazu eine passende Zeit. Machst Du nun eine Aufnahme, wird die Blende soweit geschlossen, wie Du vorgegeben hast und die passende Verschlusszeit ausgelöst.

Die Arbeitsblende ist dabei die für die Aufnahme verwendete Blendeneinstellung. Für unser Verfahren funktioniert das Schließen der Blende aber nicht. Viele Kameramodelle (leider nicht alle) sind aber in der Lage in der Zeitautomatik eine Arbeitsblendenmessung durchzuführen. In diesem Fall stellst Du die Blende manuell ein (Wir zeigen die unterschiedlichen Wege dafür in den jeweiligen Artikeln) und führen dann eine Belichtungsmessung durch. Im Sucher wird zwar f/0,0 angezeigt, aber die Kamera ermittelt aufgrund der Lichtmenge trotzdem eine mehr oder minder passende Belichtungszeit. Je nach eingestellter Blende wird der Sucher dann aber recht dunkel und Du musst gegebenenfalls auf die Anzeige des Livebildes auf dem Monitor ausweichen.

Die Arbeitsblendenmessung ist nicht immer ganz treffsicher, Du musst gegebenenfalls je nach eingestellter Blende einen Korrekturfaktor eingeben. Mit der Zeit wirst Du aber sehr schnell genug Erfahrung haben, dass Du auf Basis der Blendenvorgabe den Korrekturfaktor kennst.

Wenn Deine Kamera keine Arbeitsblendenmessung beherrscht, musst Du auf den manuellen Modus wechseln und die zur Blende passende Belichtungszeit iterativ ermitteln. Ein Stativ ist dann fast Pflicht, denn es ist kaum möglich manuell die Schärfe genau einzustellen und zu halten und dann noch an der Blende zu drehen.

Manueller Fokus

In dieser Serie reden wir von Objektiven und Linsen, die nicht dafür vorgesehen sind, an Deiner Kamera verwendet zu werden. Im einfachsten Fall reicht sogar eine Lupe aus, um ein scharfes Bild auf Deinen Sensor zu projizieren (ein Beispielbild zeigen wir Dir). Je nach Bauart und Verwendung gibt es sehr verschiedene Möglichkeiten manuell zu fokussieren. Diese Möglichkeiten stellen wir Dir nun vor.

Bajonettadapter mit Fokusring

Sofern das Auflagemaß stimmt, kannst Du einige Objektive per Adapter an der Kamera befestigen. Viele dieser Objektive verfügen über einen Fokusring, den Du drehen kannst. In diesem Fall kannst Du den Sucher benutzen (macht nur Sinn bei großen Suchern, wie bei FX-Kameras (großer Sensor)), oder wenn Du eine Kamera hast, bei der Du die Mattscheibe gegen einen Schnittbildindikator austauschen kannst. In diesem Fall drehst Du den Fokusring solange bis im Sucher der maximale Schärfeeindruck erreicht ist. Gegebenenfalls nutzt Du das Livebild und die Lupe, um den Schärfeeindruck zu verifizieren (ein Stativ ist hier Pflicht). Durch Abblenden kannst Du den Schärfebereich dehnen und so die Treffgenauigkeit erhöhen.

Blendenring-Skala
Alte Objektive haben noch einen Blendenring und eine Skala die Dir anzeigt wie groß die Schärfentiefe bei der eingestellten Blende ist. Dies kann sehr hilfreich für die manuelle Fokussierung sein. Wie das funktioniert werden wir Dir in dem dazu kommenden Artikel erklären.

Bajonettadapter mit Balgen

Wir reden hier von Objektiven, die fest mit der Kamera verbunden sind, aber keinen Fokusring besitzen. Die Fokussierung erfolgt in diesem Fall durch die Veränderung des Abstandes der Linse vom Bildsensor. Dies kann durch feste Balgen mit Stellschrauben geschehen (zeigen wir Dir im Bild). Hier kannst Du die Schärfe sehr präzise einstellen und reproduzierbare Ergebnisse erzielen. Diese Variante lässt sich sehr gut mit Livebild und Lupe kombinieren, da ein Stativ Pflicht ist.

Manche Lösungen haben einen Gummibalgen, der sich nicht fixieren lässt. Die Schärfe wird mit den Fingern durch Drücken und Ziehen erzielt. Die Ergebnisse sind dann eher nicht reproduzierbar, ein Stativ macht wenig Sinn. Du musst Dich auf das Sucherbild verlassen.

Freies Fokussieren ohne adaptiertes Objektiv

Es mag Dich erstaunen, aber Du kannst auch Objektive verwenden, die gar nicht zu Deinem Bajonett passen. Diese Objektive werden einfach vor die Kamera gehalten und haben keine mechanische Verbindung zur Kamera. Du fokussierst einfach, indem Du den Abstand zur Kamera variierst. Es hört sich verrückt an, aber es funktioniert. Natürlich ist die Ausschussquote sehr hoch.

Focus Peaking

Dieses Verfahren funktioniert nur bei elektronischen Suchern. Dabei ist es egal, ob es sich um Systemkameras handelt oder das Livebild einer DSLR. Zusätzlich muss das Kameramodell diese Funktion natürlich unterstützen.

Beim Focus Peaking wertet die Kamera das Bild auf dem Sensor aus und stellt anhand der Bildkontraste fest, wo die Bereiche sind, die eine maximale Schärfe aufweisen. Diese Bereiche werden dann auf dem elektronischen Monitor farblich gekennzeichnet. Dieses Verfahren ist sehr effektiv. Vieles Systemkameras haben solche Funktionen schon ab Werk verfügbar. Einige DSLR-Modelle auch. Bei anderen lässt es sich mittels zusätzlicher Software auf der Kamera implementieren. Manche Modelle können dieses Verfahren jedoch nicht darstellen.

Fazit

Das „freie“ Arbeiten mit Linsen und Objektiven ist ein sehr spannendes Thema für Fotografen, die gern experimentieren und eignet sich sehr gut, um das Wissen um die Zusammenhänge zwischen Schärfe, Blende und Belichtung zu lernen. Mit etwas Übung lassen sich tolle Ergebnisse erzielen.  In den folgenden Artikeln zeigen wir Dir sehr unterschiedliche Ansätze.
