Perspektivkorrektur

Schärfe und gerade Kanten. Tilt/Shift-Objektive sind neig- und schwenkbare Spezialobjektive zur Perspektivkorrektur und zur Schärfedehnung bzw. Schärfeverlagerung. Sie werden vor allem in der Architektur- und Landschaftsfotografie sowie in der Sachfotografie eingesetzt.

Fotos: Maximilian Weinzierl
Hochschule für Fernsehen und Film München: Die Gebäudefotos wurden mit dem Nikon Tilt/Shift-Objektiv PC Nikkor 19 mm 1:4E ED (Nikons erstes Objektiv mit zwei PC-Rotationsmechanismen) an der Nikon D850 aufgenommen.

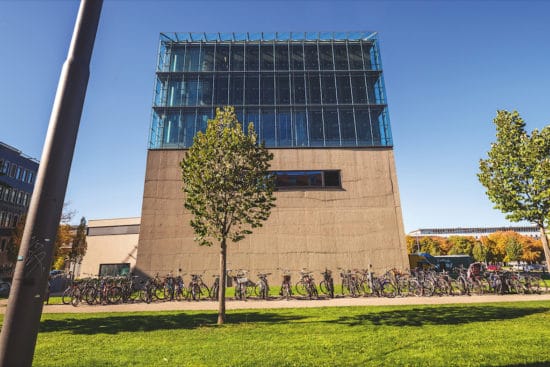

Tilt/Shift-Objektive sind Festbrennweitenobjektive, die einen größeren Bildkreis abbilden als für den Sensor benötigt wird. Sie sind so konstruiert, dass das Linsenglied durch einen speziellen Mechanismus gegen den Kamerabody verschoben bzw. verschwenkt werden kann. Damit sind Perspektiv- und Schärfekorrekturen möglich, ähnlich wie mit einer Fachkamera. Die Fokussierung erfolgt manuell, und je nach Verstellgrad ist es sinnvoll, die Belichtungsautomatik zu korrigieren. Grundsätzlich sollte beim Fotografieren mit Tilt/Shift-Objektiven ein Stativ verwendet werden. Das Bildbeispiel auf dieser Seite zeigt eine Gebäudeaufnahme vom gleichen Kamerastandpunkt und -winkel aus, oben mit Objektiv in Normalstellung (stürzende Linien wie mit einem normalen Weitwinkel fotografiert), unten perspektivkorrigiert (mit Kanten parallel zum Bildrand). Dabei wurde die Kamera nicht nach oben geschwenkt, sondern parallel zum Gebäude aufgestellt und das Objektiv gegen den Sensor nach oben verschoben. So kommt der obere Gebäuderand ins Bild.

Verschieben und verschwenken

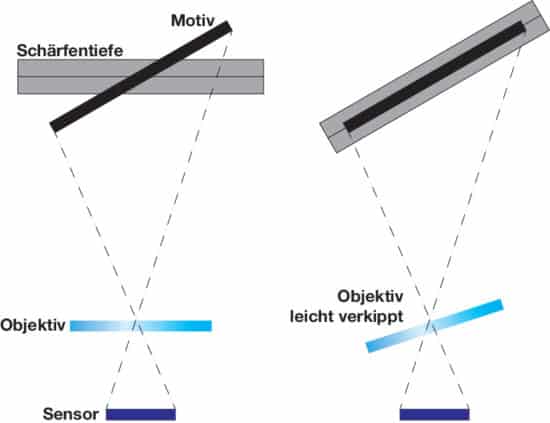

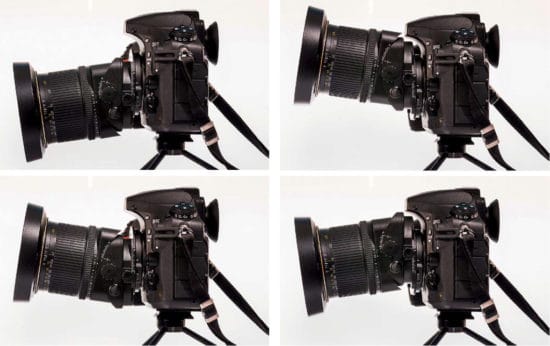

Durch die Mechanik des Objektivs werden hier bei der SLR-Kamera die Perspektiv- und Schärfeebene-Korrekturmöglichkeiten einer Fachkamera nachgeahmt. Beim oben abgebildeten Nikon PC-E Nikkor 24 mm / 1:3,5 D beträgt die maximale Verschiebung (Dezentrierung des Objektivs) ±11,5 mm, die maximale Verschwenkung ±8,5°. Wie die Grafik unten zeigt, wird beim Verschwenken der Verlauf der Schärfentiefe dem Verlauf des Motivs angepasst. Dieses wird dadurch in seiner Schärfedimension voll erfasst, ohne dass eine weitere Abblendung notwendig ist.





Tilt / Verschwenken

Ist das Objektiv zur Kamera verkippt, liegt die Schärfeebene nicht mehr parallel zur Sensorebene, sondern ebenfalls gekippt im Raum. Gerne bezeichnen Fotografen dies als Schärfedehnung. Tatsächlich ist es jedoch nur eine Drehung der Schärfeebene.

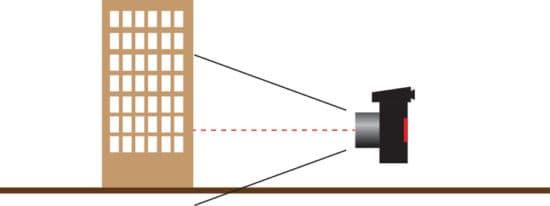

1. Die Kamera steht senkrecht zum Haus. So kommt der Boden, nicht jedoch das Dach aufs Bild.

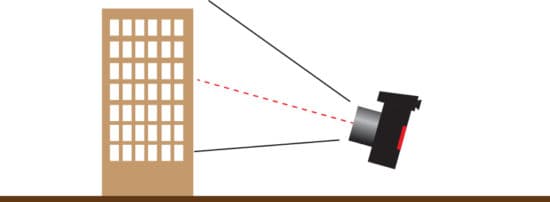

2. Die Kamera ist nach oben gekippt. So passt das ganze Gebäude aufs Bild, aber da der Sensor nun gegen das Gebäude geschwenkt ist, erhält der Fotograf stürzende Linien.

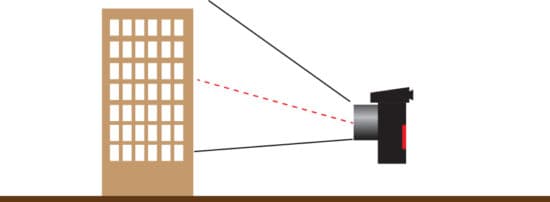

3. Die Kamera ist senkrecht aufgestellt, aber das Objektiv nach oben verscho- ben. Nun kommt das ganze Gebäude aufs Bild ohne stürzende Linien.

Fazit

Ein Fotograf trifft immer wieder auf zwei physikalische Probleme: Stürzende Linien bei der Gebäudefotografie sowie Unschärfe in schiefen Ebenen. Wie Du es schaffst, mit einem Tilt/Shift-Objektiv horizontale oder vertikale Linien parallel zu Deinem Bildrand zu setzen und eine entsprechende Bildschärfe zu erzeugen, hast Du in diesem Artikel gelernt. Wir sind gespannt auf Deine Ergebnisse mit der Perspektivkorrektur!

Autor: Maximilian Weinzierl
