Der folgende Artikel aus der aktuellen Reihe „Brennweite“, beschäftigt sich mit einem optischen Spezialisten, dem Tilt-Shift-Objektiv. Ich zeige Dir was die Eigenheiten dieses Objektives sind und wofür und vor allem wie es angewendet werden kann. Dieser Artikel stammt aus dem ColorFoto-Magazin 04-2016.

Aurelium
Aurelium Moderne Architektur der besonderen Art: das gerade neu fertiggestellte Kultur- und Begegnungszentrum mit goldener Fassade im Markt Lappersdorf bei Regensburg. Linien, Muster, Reflexe, Spiegelungen und Farbübergänge zuhauf, ideales Spielfeld für den ambitionierten Architekturfotografen. Infos: aurelium.de. Fotograf: Maximilian Weinzierl

Tilt-Shift-Objektive sind für ausgemachte Spezialisten unter den Fotografen. Für jene, die lange an einer Einstellung tüfteln, um dann zum optimalen Ergebnis zu gelangen – schon bei der Aufnahme, noch vor jeglichem digitalen Eingriff. Die Domäne der Tilt-Shift-Objektive sind Architektur- und Sachfotos, manche Fotografen verwenden Tilt-Shift-Objektive (das 85er) auch für Porträts. Ein Tilt- und Shift-Mechanismus (deutsch: verschieben und verschwenken) macht Perspektiv- und Schärfebeeinflussungen möglich, die sonst der verstellbaren Fachkamera vorbehalten sind. Tilt-Shift-Objektive sind nur manuell fokussierbar, bieten aber eine überragende Abbildungsqualität. Es gibt die Festbrennweiten in Weitwinkel-, Normalobjektiv- und Kurztele-Ausführung.

Tilt-Shift-Objektiv: Die Fakten

Aurelium_schief
Stürzende Linien Fotografiert man eine Gebäude-Gesamtansicht aus Augenhöhe, indem man die Kamera nach oben richtet, ergeben sich zusammenlaufende Kanten. Fotograf: Maximilian Weinzierl

Bildkreisgröße und Verschiebeweg

Mehr drauf. Tilt-Shift-Objektive (1) bilden einen weit größeren Bildkreis (A) ab, als zur Ausleuchtung des Vollformats (A, gelbe Markierung) notwendig wäre. Der Objektivansatz an das Bajonett der Kamera ist so konstruiert, dass das gesamte Objektiv über eine (feststellbare) Rändelschraube kontrolliert verschoben werden kann. Nach oben (2) oder unten (3) und da die meisten Tilt-Shift-Objektive auch eine (rastbare) Drehung des Ansatztellers erlauben, auch nach links und rechts, und in Zwischenstellungen. Das Scharfstellen erfolgt manuell, die Belichtungseinstellung am besten auch, und für das exakte Arbeiten mit dem Tilt-Shift-Objektiv sollte die Kamera auf einem Stativ stehen.

Bildfeld erweitern durch Parallelverschiebung

Objekt_A
A. Fotograf: Maximilian Weinzierl

Mehr Auflösung: Wenn die Kamera parallel zur Motivebene ausgerichtet ist, kann man die Verschiebung der Objektivstandarte dazu verwenden, einen größeren Bereich abzubilden. Ich habe hier das Objektiv zuerst ganz nach oben verschoben (ohne Verschwenkung), um Abbildung B aufzunehmen. Dann wurde unter Beibehaltung der Belichtungseinstellung das Objektiv ganz nach unten verschoben und Abbildung C aufgenommen. Da keinerlei perspektivische Änderung im Bild stattfindet, können beide Bilder perfekt (manuell oder automatisch mit Photoshop-Merge) zum Gesamtbild (A) zusammenmontiert werden. In diesem Fall (Nikon D810) hat das neue Gesamtbild etwa die Pixelmaße 7200 x 8300.

Schärfedehnung durch Verschwenken

Ebenen-Verlagerung. Normalerweise ist die Schärfenebene parallel zur Sensorebene; wird mehr Schärfentiefe (die Ausdehnung des Schärfebereichs nach vorne und hinten, ausgehend von dieser Ebene) benötigt, kann das in einem beschränkten Maße durch stärkeres Abblenden realisiert werden. Durch Verschwenken der Objektivstandarte, siehe Bild 4 und 5, kann die Schärfenebene quasi geneigt und in den Raum hinein verlagert werden.

Deutlich wird das am Beispiel der unten abgebildeten Fruchtgummiringe. In Bild A ist etwa auf die Bildmitte scharfgestellt. Das Objektiv in Normalstellung ist nur mäßig auf Blende 5,6 abgeblendet, und der Schärfentiefebereich ist demzufolge nicht besonders groß.

In Bild B ist die Objektivstandarte maximal verschwenkt, und die Schärfenebene verlagert sich quasi über die Oberfläche der Fruchtgummiringe, was an den Zuckerkristallen sichtbar ist. Das rechte Bild wurde ebenfalls mit Blende 5,6 aufgenommen; eine weitere Abblendung auf Blende 11 oder 16 (Tilt-Shift-Objektive lassen sich in der Regel bis Blende 32 abblenden, Beugungseffekte beachten!) würde hier die Schärfe im Bild durch Zunahme der Schärfentiefe noch weiter steigern.

Einstellungen
Einstellungen Das Tilt-Shift-Objektiv ist hier für Ergebnis B maximal nach unten verschwenkt. Fotograf: Maximilian Weinzierl

Tilt-Shift-Objektiv: kreative Möglichkeiten

Zusätzliche Unschärfe

Bild 1, Blende 2,8. Fotograf: Maximilian Weinzierl
Bild 1, Blende 2,8. Fotograf: Maximilian Weinzierl
Bild 2, Blende 2,8. Fotograf: Maximilian Weinzierl
Bild 2, Blende 2,8. Fotograf: Maximilian Weinzierl

Schärfe-Spielereien. Wie zuvor gezeigt, wird das Verschwenken der Objektivstandarte in der Regel für mehr Schärfegewinn eingesetzt. Man gewinnt an Schärfe, ohne bis zum Anschlag abblenden zu müssen, um damit möglichst die förderliche Blende des Objektivs für die maximale Abbildungsqualität nutzen zu können.

Schaerfe_Spielereien
Fotograf: Maximilian Weinzierl

Genauso ist es aber möglich, durch Verschwenken in die Gegenrichtung mehr Unschärfe in der Aufnahme zu erzeugen. Die obige Architekturaufnahme (1) habe ich mit dem unverschwenkten (aber leicht verschobenen, um parallele Kanten zu erhalten) PC-E Micro-Nikkor 2,8/85 D (rechts) mit Blende 2,8 fotografiert. Fokussiert wurde auf die Ecke des Gebäudes (etwa Bildmitte). Weniger Schärfentiefe ins Bild zu bringen, ist hier wegen der Offenblende nicht mehr möglich. Um die Aufnahme nicht gar so alltäglich erscheinen zu lassen (zum Beispiel für ein kreatives Titelbild), sollte etwas mehr Unschärfe ins Bild kommen. Dafür habe ich die Objektivstandarte maximal in die Gegenrichtung verschwenkt: das gezielt unscharfe Ergebnis ist Bild 2.

Sachaufnahmen

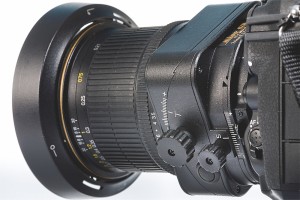

Nikon_Sachaufnahmen
Fotograf: Maximilian Weinzierl

Tilt-Shift-Objektiv im Nahbereich: Mit einer Verschwenkung lässt sich beim Pralinenbild (A, unverschwenkt) die Schärfeebene so legen, dass bereits bei Offenblende eine Zunahme an Gesamtschärfe zu sehen ist, die sich nach hinten über die Oberfläche aller drei Pralinen erstreckt (B, verschwenkt). Diese kann mit Abblenden noch weiter gesteigert werden. Die Option, die Objektivkombination um +/-90 Grad (rastbar in Einzelschritten) rotieren zu lassen (rechts), bietet zahlreiche kreative Möglichkeiten für die gezielte Verlagerung der Schärfenebene und der Schärfeausdehnung. Das ist gerade im Nahbereich ein enormer Vorteil, wie hier bei der Studioaufnahme des Amuse-Gueule-Löffels (unten).

Studioaufnahme_Loeffel
Fotograf: Maximilian Weinzierl
Gruß_Kueche
Gruß aus der Küche Amuse-Gueule-Löffel mit Kürbis-Apfel-Ingwer-Süppchen-Inszenierung. Licht: 2 Broncolor-Konus-Leuchten. Fotograf: Maximilian Weinzierl

Extra-Tipps

Stativ mit dem Tilt-Shift-Objektiv
Bei allen Aufnahmen mit einem Tilt-Shift-Objektiv arbeitet man am besten mit Stativ, schon um die Veränderungen genau nachvollziehen und gegebenenfalls gezielt wieder zurücknehmen zu können. Bei Architekturaufnahmen sollte die Kamera erst einmal ausgerichtet werden. Mit einem Kugelkopf, hier der auf dem Kopf stehend montierbare Novoflex Classic Ball 3 II, ist das sehr schnell möglich.

Stativ_Tilt_Shift_Objektiv
Fotograf: Maximilian Weinzierl

Wasserwaage
Um bei Architekturaufnahmen stürzende Linien zu verhindern, sollte die Kamera erst einmal exakt waagerecht und senkrecht stehen (elektronische Wasserwaage), erst dann verschiebt man die Objektivstandarte. Manchmal erscheinen Bauwerke mit allzu exakt ausgerichteter Perspektive irgendwie unnatürlich. In diesem Fall kippe ich die Kamera wieder ein klein wenig nach oben, um dann nur ganz leicht stürzende Linien zu erhalten.

Fotograf: Maximilian Weinzierl
Fotograf: Maximilian Weinzierl

Für und wider Streulichtblende
Einerseits sind Tilt-Shift-Objektive anfälliger gegen Streulicht; darum wäre der Einsatz einer Streulichtblende angebracht, vor allem wenn eine direkte Lichtquelle ins Objektiv scheint; andererseits ergibt sich mit montierter Streulichtblende früher eine Vignettierung beim extremen Verschwenken und Verschieben. Abhilfe: ein selbstkonstruierter Dachvorbau (Karton) über dem Objektiv.

Fotograf: Maximilian Weinzierl
Fotograf: Maximilian Weinzierl

Autor: Maximilian Weinzierl

Weitere Tipps für die Fotopraxis, Tests der aktuellen Kameramodelle und alle Neuheiten und Trends in der Fotobranche erhältst Du im monatlichen ColorFoto-Magazin.
